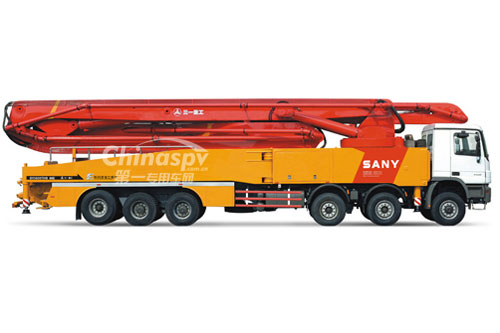

三一66米混凝土輸送泵車SY5630THB 66E
配置參數
| ??基本信息 | |||
| 公告型號 | SY5630THB 66E | ||
車型介紹
主要特點
1.五節RZ型臂架，布料靈活、范圍廣
2.“X”型支腿、單側支撐，適合狹窄場地施工
3.奔馳底盤，尊貴大氣，具有更高品質和價值
4.泵送排量達170 m3/h，無級調節，滿足各種工況需求
5.計算機節能控制，自動實現功率匹配，平均節能20%
6.泵送系統柔性安裝，減少對底架的沖擊和砼活塞的磨損
7.新型控制系統，足不出戶，程序遠程自動免費升級
8.故障自診斷系統，能自動診斷150項故障，高效排除故障
9.智能臂架系統，輕松一鍵控制，并能實現臂架垂直或水平自動澆注
10.臂架減振控制系統，末端振幅控制在±0.3米內，改善末端軟管的操作性能
主要參數
全長：17560mm
總寬：2500mm
總高：3980mm
自重：63000kg
臂架支腿參數臂架垂直高度：66.0m
臂架水平長度：62.2m
臂架垂直深度：51.9m
最小展開高度：17.0m
第一節臂長度：13400mm
轉角：90°
第二節臂長度：11000mm
轉角：180°
第三節臂長度：10900mm
轉角：180°
第四節臂長度：13100mm
轉角：260°
第五節臂長度：13600mm
轉角：200°
轉臺旋轉角度：±270°
前支腿展開寬度：13130mm
后支腿展開寬度：14415mm
泵送系統參數：混凝土理論排量170 m3/h
理論泵送壓力：8.3 MPa
理論泵送次數：24.5次/分鐘
輸送缸內徑：260mm
輸送缸行程：2200mm
液壓系統：開式
系統油壓：32MPa
油箱容積：650L
水箱容積：570L
輸送管徑：125mm
末端軟管長度：3m
末端軟管管徑：125mm
底盤型號：BENZ Actros 4150 12×6
發動機型號：OM502LA.Ⅲ/15
發動機功率：370kW/1800rpm
排放標準：EuroⅢ
燃料箱容積：400 L
排量：15.928 L
最大速度：80km/h
制動距離：≤10m/30km/h
