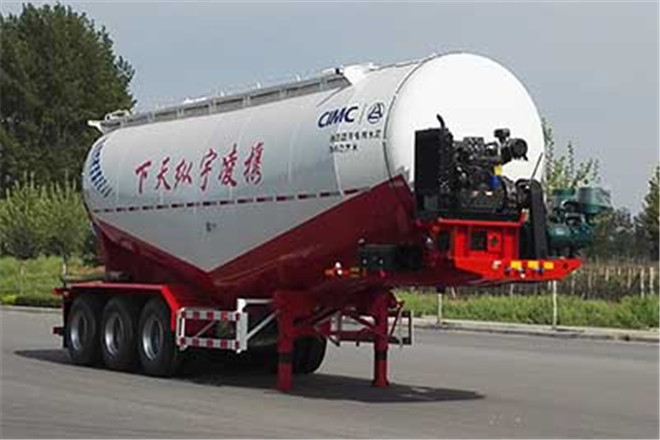

中集凌宇CLY9404GXH下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9404GXH | ||
| 車身長度 | 10555,9665mm | ||
| 車身寬度 | 2500mm | ||
| 車身高度 | 3990mm | ||
| 整備質量 | 9500kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1245,-/1465mm | ||
| 彈簧片數 | -/8/8/8,-/9/9/9,-/4/4/4,-/10/10/10 | ||
| 軸數 | 3 | ||
| 軸距 | 5160+1310+1310,4720+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/29,-/23° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:26.6立方米;罐體外形尺寸:長9245mm,罐體寬度2500mm,最大截面高度3100mm,前后封頭直徑2100mm;運輸介質:油田固井專用水泥,介質密度1200千克/立方米;取消前車機組時整備質量為8700kg,額定載質量為31300kg;后懸為1465mm時離去角為23;整車長=前懸+軸距+后懸對應關系:10555=1530+5160+1310+1310+1245,10555=1750+4720+1310+1310+1465,9665=640+5160+1310+1310+1245,9665=860+4720+1310+1310+1465;側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,后防護斷面尺寸/離地高:150×80/480(mm);選裝鋁合金后防護,材質:鋁合金,連接方式:螺栓連接,斷面尺寸/離地高:150×80/480(mm).ABS控制系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2K(4S/2M).該車頂部封閉不可開槽,后部不可開啟.選裝頂部走道平臺,頂護欄,輪胎罩,前爬梯,前進氣管支架(可旋轉),后防護,燈具;選裝裙邊圖案,后部燈具面板,后懸結構型式,選裝下出料管路結構,選裝安全閥,壓力表安裝形式;選裝后部封板結構形式;選裝前爬梯,尾部圓弧,一體機組結構型式.當裝配11.00R2012PR,12R22.512PR輪胎時,輪胎間可不裝配雨簾.選裝前進氣管,罐體下出料管路,選裝機組結構,后懸結構,工具箱結構型式,選裝前爬梯,示廓燈支架,后部燈具面板型式,選裝邊支撐結構. | ||
