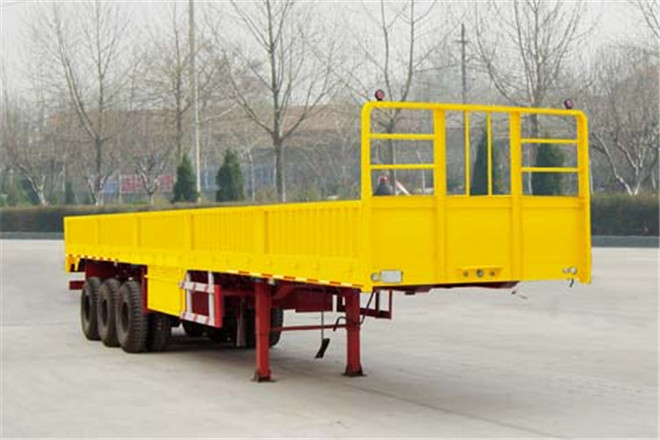

中集東岳CSQ9393半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9393 | ||
| 車身長度 | 12500,13000mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 3100,2900,2700mm | ||
| 整備質量 | 7850kg | ||
| 總質量 | 39000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2450,-/2150mm | ||
| 彈簧片數 | -/10/10/10,-/4/4/4,-/8/8/8,-/7/7/7,-/5/5/5,-/3/3/3 | ||
| 軸數 | 3 | ||
| 軸距 | 6330+1310+1310,6830+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/12,-/14° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規(guī)格 | 11.00-20 12PR,11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車為直梁結構,選裝側面樣式,每邊開扇數可選5開扇,6開扇,3對開扇,立柱可選內插和外插及隱形鎖桿樣式,整車欄板選裝豎瓦楞,橫瓦楞,方管平板,方管十字花樣式;選裝前檔板結構和后部結構;側,前,后部樣式可任意組合;大梁可沖孔或不沖孔;因選裝引起整備質量變化小于3%;ABS系統(tǒng)廠家分別為廣州瑞立科密汽車電子股份有限公司,廣州市西合汽車電子裝備有限公司,對應的型號為CM2XL-4S/2K,XH-GQ4S2M-E01;側、后部防護欄材料為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50 mm,離地高度為530mm或500mm。 | ||
