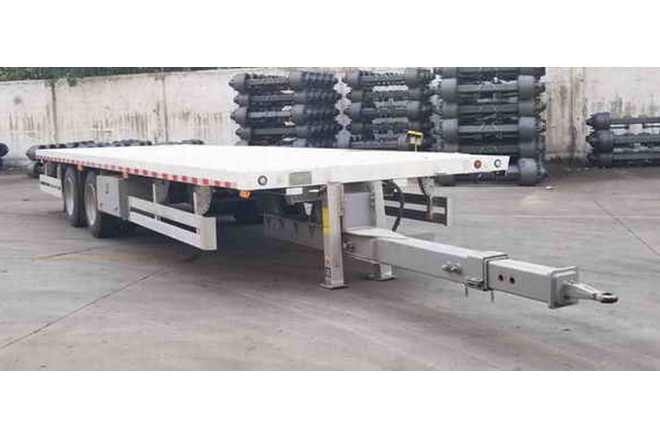

中集東岳CSQ9170中置軸掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9170 | ||
| 車身長度 | 11360,10750mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 980,1100,2300,2450mm | ||
| 整備質量 | 4050kg | ||
| 總質量 | 17470kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/3235mm | ||
| 彈簧片數 | -/1/1,-/3/3,-/4/4,-/10/10 | ||
| 軸數 | 2 | ||
| 軸距 | 6755+1310,6145+1310mm | ||
| 軸荷 | -/16480(二軸組)kg | ||
| 后輪距 | 1950/1950,1840/1840mm | ||
| 接近離去角 | -/8° | ||
| 輪胎 | |||
| 輪胎數 | 8 | ||
| 輪胎規格 | 245/70R19.5 16PR,275/70R22.5 16PR | ||
| 備注 | |||
| 備注 | 該車牽引桿伸入量為1900mm;牽引桿連接器最大垂直靜載荷990kg;前檔為選裝件,選裝前檔是的高度為2300,2450;車輛外形尺寸長度/軸距/后懸對應關系為:11360/6755+1310/3235,10750/6145+1310/3235;ABS系統廠家為廣州瑞立科密汽車電子股份有限公司、廣州市西合汽車電子裝備有限公司,威伯科汽車控制系統(中國)有限公司,對應的型號分別為CM2XL-4S/2M,XH-GQ4S2M-E01,400500XXX0;側、后下部防護裝置材料為Q235,連接方式側面為螺栓連接,后部為焊接,后防護裝置斷面尺寸為140×50mm,離地高度為480mm. | ||
