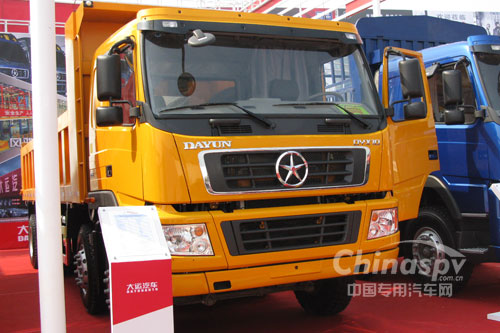

大運牌自卸車DYX3310PA42WPD3B-A2
配置參數
| ??基本信息 | |||
| 公告型號 | DYX3310PA42WPD3B-A2 | ||
車型介紹
一、外型尺寸
底盤總長*總寬*總高(空載/mm)：9780*2490*3270
軸距：1800+4200+1350
前輪距/后輪距：2037/1860
車架：300+80+(8+5)
二、質量參數
最大總質量：31000
整車整備質量：15120
設計額定裝載質量：15750
成員數：2
三、性能參數
最高車速(km/h)：110
最大爬坡度(%)：45
最小轉彎半徑：22
最小離地間隙：260
接近角/離去角(°）：24/46
四、發動機
型號：WP1.336N
額定功率(kw/rpm)：247/1900
最大扭矩(Nm/rpm)：1500
排放：國III
排量(L)：9.726
五、底盤配置
變速箱：9JS150+QH70(帶超速檔)
離合器：DSP430BAOH(單片、拉式膜片彈簧)
轉向系統：D50-3411010(液壓助力轉向)傳動比：23:1
雙前橋(7.5噸曼橋)：整體鍛造工字梁，為鼓式制動帶自動調整臂
雙后橋：13噸斯太爾鑄鋼雙聯橋，主減速比4.8
前/后懸架系統：前縱置帶橫向穩定桿；單邊4根U型螺栓平衡懸掛
制動系統：氣壓式前后鼓式制動器，彈簧儲能斷氣制動
傳動軸：四根管狀軸
輪胎：11.00R20，雙前輪單胎，雙后輪雙胎
燃油箱容積(L)：400L
電源系統：24V，單線，負極搭鐵；儲備容量180ah
六、車身配置
駕駛室：平頂
空調系統：冷暖汽車非獨立式空調，制冷/制熱量：4.6kw/6.5kw
車身內飾：采用高分子復合材料一次制作成型，具有高強度抗沖擊，防紫外線輻射，無毒無菌阻燃等特點
駕駛員座椅+副駕駛座：1+1
臥鋪：?jiǎn)武?/p>
